Tutorial konfigurasi Cisco




Assalamualaikum wr.wb


Langkah langkah konfigurasi cisco

1. pertama sebelum memulai konfigurasi pastikan aplikasi cisco paket sudah terpasang, seperti kolom dibawah ini!


2. pilih dan buka aplikasi cisco paket,bila sudah masuk pilih guest login  agar dapat ke langkah selanjutnya



3. bila telah guest login masuk ke kolom berikutnya seperti di bawah ini! , isi dengan router, switch, dan laptop.



4.  setelah mengisi kolom putih di bawah dengan router, switch, dan laptop.
lalu hugungkan router dengan switch menggunakan kabel cross yang bergambar garis putus putus, dan sambungkan switch ke laptop menggunakan kabel straigth yg bergambar garis hitam lurus, dan terakhir console laptop ke router menggunakan kabel console yang bergambar garis melengkung warna biru.



5. klik laptop untuk mangkonfigurasi router





6. Klik dekstop



 7. Pilih Terminal untuk mengkonfigurasi



 8. Klik Ok




9. Ini tampilan dari terminal yang dimana tempat kita mengkonfigurasi router melalui laptop, ketik no lalu enter




 10. Ketik enable lalu enter




11. Ketik config terminal  untuk masuk global configurasi mode, klik enter







12. Ketik hostname  ( R1/nama router) untuk memberi nama device router, klik enter



13. Ketik no ip domain-lookup  untuk mencegah router melakukan translasi command yang salah
ketik, klik enter




14. Ketik security passwords min-length 6    untuk setting semua password minimal 6 karakter, klik enter




15. Ketik enable secret ciscosec privilege terenkripsi ciscosec, lalu ènter





16. Ketik : • line console 0
                   • password fajri123
                   • exec-timeout 5 0
                   • login
Untuk Setting password console fajri123. Aktifkan timeout command sehingga jika selama 5
menit 0 second tidak ada aktifitas maka akan logout sendiri, klik enter




17. Ketik : • line vty 0
                   • password fajri123
                   • exec-timeout
                   • login
Untuk Setting password vty fajri123. Aktifkan timeout command sehingga jika selama 5 menit 0
second tidak ada aktifitas maka akan logout sendiri, klik enter




18. Ketik service password-encryption
Untuk enable enkripsi clear text password, klik enter




19. Ketik banner motd #Unauthorized access prohibited!#  untuk membuat banner yang memberikan informasi kepada user yang tidak memiliki otorisasi dilarang
login router, klik enter





20. Ketik int fa/g , fa(bila menghubungkannya kabelnya fast enthered) bila g (untuk menghubungkan kabelnya gigabayt)
     • int fa0/0
     • deskription connection to R0
     • ip add 12.12.12.1  255.255.255.0
     • no shutdown
     • exit
 Untuk Setting IP address dan interface description. Aktifkan interface router dengan sub-command
no-shutdown, klik enter






21. Ketik • int fa0/1
                 • description connection to R0
                 •ip add 192.168.1.1
                 •no shutdown
                 • exit
                 •exit
Di setiap kode di atas ketik kode satu satu lalu enter, contoh : int fa 0/1, klik enter
                           description connection to R 0
                            Klik enter.

Untuk Setting IP address dan interface description. Aktifkan interface router dengan sub-command
no-shutdown, klik enter




22. bila anda ingin menyeting jam dan tanggal  anda ketik clock set 13:09:00 13 jan 2018, lalu enter




23.  Ketik copy running-config startup-config
Untuk Simpan konfigurasi file running-configuration ke startup-configuration, lalu enter





Ketika kita mensetting router, maka konfigurasi akan disimpan sementara di file running￾configuration (RAM), oleh karena itu proses menyimpan penting untuk dilakukan agar saat
router reboot atau shutdown file konfigurasi router masih tetap disimpan di startup￾configuration (NVRAM).



24. Setelah melakukan konfigurasi kita ke ip configurasion
Kita isi kolom di bawah dengàn ip yang tadi di buat di terminal






25. Ketika kita ingin mengetes  kita ke dekstop dan pilih command prompt, lalu klik





 26. bila melihat berhasil atau tidaknya di cmd dengan  ping 192.168.1.254

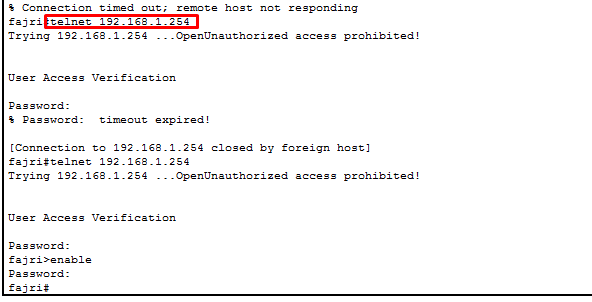

27. telnet 192.168.1.254
bila berhasil tampilan seperti di bawah ini !








Sekian pembahansan kita di Basic Router configuration


 《》              《》
《》 《》      《》《》


《》                                          《》
《》                                  《》
《》《》《》《》


Selamat mencoba
Salam Tkj
Bismillah lah sebelum mengerjakan

Wasalmualikum wr wb
