Konfigurasi OSPF Virtual-link di Winbox





      Bismillahirahmannirahim,Asalamualaikum wr.wb, salam sejahtera untuk kita semua,baik pada kesempatan kali ini biarkaah saya berbincang" tentang Jaringan atau hardwarenya yaitu Mikrotik salah satunya yang saya ingin praktekkan, dan kali ini saya mencoba mengkonfigurasi routing OSPF virtual-link, dan alhamdulillah saya berhasil mempraktekannya dan saya mau membagi ilmu sedikit disini, langsung saja kita praktekan saja bagaimana cara mengkonfigurasinya, cekidot :

Disini saya memakai cara di New terminal pada winbox untuk mengkonfigurasi ospf dan kita juga akan memakai virtual-link untuk menghubungkan atau agar setiap router yang berbeda area dapat terhubung.
Virtual-link di lakuakan di router 2 dan 3 saja

Yang pertama kita ke router 1

Router 1

 >pertama kita membuat bridge dengan nama=loopback
Dengan cara ketik :
interface bridge add name=loopback

>Kemudian kita buat ip untuk masing-masing interface , dengan cara ketik :
Ip address add address=192.168.1.1/24 interface=ether1
Ip address add address=12.12.12.1/24 interface=ether2
Ip address add address=1.1.1.1/32 interface=loopback

>Lalu kita buat routing ospf-nya,dengan cara ketik :
routing ospf network add network=1.1.1.1/32 area backbone
routing ospf network add network=12.12.12.0/24 area backbone
routing ospf network add network=192.168.1.0/24 area backbone

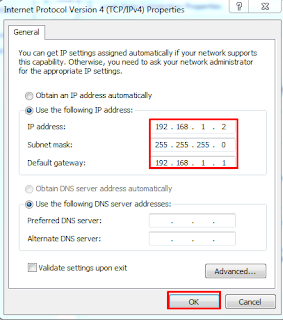

>Selanjutnya kita setting IP client-nya





router 2

 >disini kita juga membuat bridge dengan cara seperti gambar berikut:

>lalu bua ip untuk setiap interface
Seperti gambar tersebut:

>lalu kita menambahkan area setelah backbone,ada area 1 di router 2 kita harus membuatnya seperti gambar di bawah ini :


> lalu routing ospf-nya seperti gambar berikut:

>lalu routing ospf virtual-link dengan cara seperti gambar di bawah ini :


>lalu kita setting IP clientnya



Baik berikut test berhasil tidaknnya dan disini saya testnya bila masa konfigurasi semua router sudah selesai

>untuk melihat apakah sudah di routing ospfnya, ketik :
Ip route print


>dan ini test cmd ping antar client



router 3

>kita buat bridge dengan cara berikut :


>kemudian pasang IP di setiap interface seperti gambar berikut:


>Lalu kita buat area 1 dan 2 dengan cara berikut


>dan lakukan routing ospf pada router3 dengan cara berikut

>lalu kita buat penyeberangan dengan cara virtual-link seperti gambar berikut

>lalu kita pasang IP clientnya



Router 4

>kemudian kita masukan IP ke setiap interface seperti gambar berikut :

>buat area 2 pada router 4
Seperti gambar berikut :

>dan lakukan routing ospf-nya seperti gambar berikut :

>lalu masukan IP clientnya

Baik berikut test berhasil tidaknnya dan disini saya testnya bila masa konfigurasi semua router sudah selesai
Lakukanlah pengecekan ini atau test ini di semua router

Ketik : ip route print


Dan ini ping melalui cmd client dengan ping ip setiap client




Sekian pertemuan kita kali ini wassalamualaikum wr.wb
Bye......
