Cara Konfigurasi VoIP Voice dan Data Cisco Packet Tracert

 Bissmilah, assalamualaikum wr wb. Selamat pagi, selamat datang di blog saya. Baik sedikit saya ingin memberi tahu sedikit ilmu yang saya punya. Pada kesempatan kali ini saya ingin memberi tahu cara konfigurasi VoIP di Cisco Packet Tracert

Pengertian

Voice over Internet Protocol ( Voice over IP , VoIP dan IP telephony ) adalah metodologi dan kelompok teknologi untuk penyampaian komunikasi suara dan sesi multimedia melalui jaringan Internet Protocol (IP), seperti Internet . Istilah telepon Internet , telepon broadband , dan layanan telepon broadband secara khusus mengacu pada penyediaan layanan komunikasi (voice, fax , SMS , pesan suara) melalui Internet publik, bukan melalui jaringan telepon umum.


Latar belakang

Latar belakang saya membuat simulasi layanan voip ini untuk memberikan gambaran bagaimana topologi layanan VoIP, kemudian memberikan gambaran bagaimana alur layanan VoIP yang terjadi dan lebih memahami apa itu VoIP yang menggunakan berbeda vlan, yang dimana 1 vlan untuk Server, IP Phone(transmisi voice) dan PC/Laptop(transmisi data)


Tujuan

Membuat simulasi Voip pada cisco packet tracer supaya mengerti alur kerja pada sebuah Voip di prangkat cisco

Alat dan bahan
Cisco packet tarcer
- Router 2811
- Switch 2960
- IP Phone 7960
- Laptop dan PC

Waktu pelaksanaan
20 menit

TOPOLOGI



1). Setting router agar aktif
Router>en
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#host Server-VoIP-Tapel
Server-VoIP-Tapel(config)#int f0/0
Server-VoIP-Tapel(config-if)#no shutdown

Server-VoIP-Tapel(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Server-VoIP-Tapel(config-if)#exit



2). Setting Switch agar terhubung ke Router dan sesama Switch
Switch ke 1


Switch1>enable
Switch1#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch1(config)#int f0/1
Switch1(config-if)#sw mo trunk

Switch1(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up

Switch1(config-if)#exit
Switch1(config)#int f0/6
Switch1(config-if)#sw mo trunk

Switch1(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/6, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/6, changed state to up

---------------------------------------------------------------------------------------------
Switch ke 2
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#int f0/5
Switch(config-if)#sw mo trunk

Switch(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/5, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/5, changed state to up

Switch(config-if)#exit




3). Buat Vlan di Switch
- Vlan 50 Data
- Vlan 60 Voice
- Vlan 70 Native

Switch ke 1

Switch1(config)#vlan 50
Switch1(config-vlan)#name data
Switch1(config-vlan)#vlan 60
Switch1(config-vlan)#name voice
Switch1(config-vlan)#vlan 70
Switch1(config-vlan)#name native
Switch1(config-vlan)#exit

Switch ke 2
Switch(config)#vlan 50
Switch(config-vlan)#name data
Switch(config-vlan)#vlan 60
Switch(config-vlan)#name voice
Switch(config-vlan)#vlan 70
Switch(config-vlan)#name native
Switch(config-vlan)#exit



4). Vlan Access  Interfaces

Switch ke 1
Switch1(config)#int range f0/2-5
Switch1(config-if-range)#sw mo acc
Switch1(config-if-range)#sw acc vlan 50
Switch1(config-if-range)#sw voice vlan 60
Switch1(config-if-range)#exit
Switch(config)#

Switch ke 2
Switch(config)#int range f0/1-4
Switch(config-if-range)#sw mo acc
Switch(config-if-range)#sw acc vlan 50
Switch(config-if-range)#sw voice vlan 60
Switch(config-if-range)#exit

Switch(config)#



5). Setting IP DHCP untuk Client nantinya

Server-VoIP-Tapel(config)#ip dhcp excluded-address 192.168.10.1
Server-VoIP-Tapel(config)#ip dhcp excluded-address 192.168.20.1
Server-VoIP-Tapel(config)#ip dhcp pool voice
Server-VoIP-Tapel(dhcp-config)#network 192.168.20.0 255.255.255.0
Server-VoIP-Tapel(dhcp-config)#default-router 192.168.20.1
Server-VoIP-Tapel(dhcp-config)#option 150 ip 192.168.20.1
Server-VoIP-Tapel(dhcp-config)#exit
Server-VoIP-Tapel(config)#ip dhcp pool data
Server-VoIP-Tapel(dhcp-config)#network 192.168.10.0 255.255.255.0
Server-VoIP-Tapel(dhcp-config)#default-router 192.168.10.1
Server-VoIP-Tapel(dhcp-config)#exit




6). Memberikan alokasi IP address untuk masing-masing VLAN

Server-VoIP-Tapel(config)#int f0/0.50
Server-VoIP-Tapel(config-subif)#
%LINK-5-CHANGED: Interface FastEthernet0/0.50, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.50, changed state to up

Server-VoIP-Tapel(config-subif)#description untuk-data

Server-VoIP-Tapel(config-subif)#encapsulation dot1q 50
Server-VoIP-Tapel(config-subif)#ip address 192.168.10.1 255.255.255.0
Server-VoIP-Tapel(config-subif)#exit
Server-VoIP-Tapel(config)#int f0/0.60
Server-VoIP-Tapel(config-subif)#
%LINK-5-CHANGED: Interface FastEthernet0/0.60, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.60, changed state to up

Server-VoIP-Tapel(config-subif)#description untuk-voice

Server-VoIP-Tapel(config-subif)#encapsulation dot1q 60
Server-VoIP-Tapel(config-subif)#ip address 192.168.20.1 255.255.255.0
Server-VoIP-Tapel(config-subif)#exit
Server-VoIP-Tapel(config-subif)#exit


Server-VoIP-Tapel(config)#int f0/0.70
Server-VoIP-Tapel(config-subif)#
%LINK-5-CHANGED: Interface FastEthernet0/0.70, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.70, changed state to up



Server-VoIP-Tapel(config-subif)#description native

Server-VoIP-Tapel(config-subif)#encapsulation dot1q 70









7). Setting Telephony Service, Jika sudah  Kita lanjutkan dengan menambahkan nomer IP-Phone nya (ephone-dn 1-berapa kalian akan menggunakan IP-Phonenya.






Server-VoIP-Tapel(config)#telephony-service
Server-VoIP-Tapel(config-telephony)#max-ephones 8
Server-VoIP-Tapel(config-telephony)#max-dn 8
Server-VoIP-Tapel(config-telephony)#ip source-address 192.168.20.1 port 2000
Server-VoIP-Tapel(config-telephony)#exit




Server-VoIP-Tapel(config)#ephone-dn 1



Server-VoIP-Tapel(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 1.1, changed state to up

Server-VoIP-Tapel(config-ephone-dn)#number 20000
Server-VoIP-Tapel(config-ephone-dn)#ephone-dn 2
Server-VoIP-Tapel(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 2.1, changed state to up

Server-VoIP-Tapel(config-ephone-dn)#number 20001
Server-VoIP-Tapel(config-ephone-dn)#ephone-dn 3
Server-VoIP-Tapel(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 3.1, changed state to up

Server-VoIP-Tapel(config-ephone-dn)#number 20002
Server-VoIP-Tapel(config-ephone-dn)#ephone-dn 4
Server-VoIP-Tapel(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 4.1, changed state to up

Server-VoIP-Tapel(config-ephone-dn)#number 20003
Server-VoIP-Tapel(config-ephone-dn)#ephone-dn 5
Server-VoIP-Tapel(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 5.1, changed state to up

Server-VoIP-Tapel(config-ephone-dn)#number 20004
Server-VoIP-Tapel(config-ephone-dn)#ephone-dn 6
Server-VoIP-Tapel(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 6.1, changed state to up

Server-VoIP-Tapel(config-ephone-dn)#number 20005
Server-VoIP-Tapel(config-ephone-dn)#ephone-dn 7
Server-VoIP-Tapel(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 7.1, changed state to up

Server-VoIP-Tapel(config-ephone-dn)#number 20006
Server-VoIP-Tapel(config-ephone-dn)#ephone-dn 8
Server-VoIP-Tapel(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 8.1, changed state to up

Server-VoIP-Tapel(config-ephone-dn)#number 20007
Server-VoIP-Tapel(config-ephone-dn)#exit










8). Jika sudah mendaftarkan nomer Ip-Phone nya kita akan menambahkan Type Ip-Phone nya, sebelumnya kita perlu aktifkan semua IpPhonenya terlebih dahulu dari IpPhone 1 sampai IpPhone 8.













9). Jika sudah mengaktifkan semua Ip-Phone nya kita perlu akan menambahkan Type Ip-Phone nya.




Server-VoIP-Tapel(config)#ephone 1
Server-VoIP-Tapel(config-ephone)#type 7960
Server-VoIP-Tapel(config-ephone)#button 1:1
Server-VoIP-Tapel(config)#ephone 1
Server-VoIP-Tapel(config-ephone)#type 7960
Server-VoIP-Tapel(config-ephone)#button 1:1
Server-VoIP-Tapel(config)#ephone 1
Server-VoIP-Tapel(config-ephone)#type 7960
Server-VoIP-Tapel(config-ephone)#button 1:1
Server-VoIP-Tapel(config)#ephone 1
Server-VoIP-Tapel(config-ephone)#type 7960
Server-VoIP-Tapel(config-ephone)#button 1:1
Server-VoIP-Tapel(config)#ephone 1
Server-VoIP-Tapel(config-ephone)#type 7960
Server-VoIP-Tapel(config-ephone)#button 1:1
Server-VoIP-Tapel(config)#ephone 1
Server-VoIP-Tapel(config-ephone)#type 7960
Server-VoIP-Tapel(config-ephone)#button 1:1
Server-VoIP-Tapel(config)#ephone 1
Server-VoIP-Tapel(config-ephone)#type 7960
Server-VoIP-Tapel(config-ephone)#button 1:1
Server-VoIP-Tapel(config)#ephone 1
Server-VoIP-Tapel(config-ephone)#type 7960
Server-VoIP-Tapel(config-ephone)#button 1:1





10). Klik PC/Laptop, klik Desktop, pilih IP Configuration, lalu kita klik DHCP, maka akan mendapatkan IP DHCP secara otomatis pada semua PC/Laptop.



























11). Pengujian

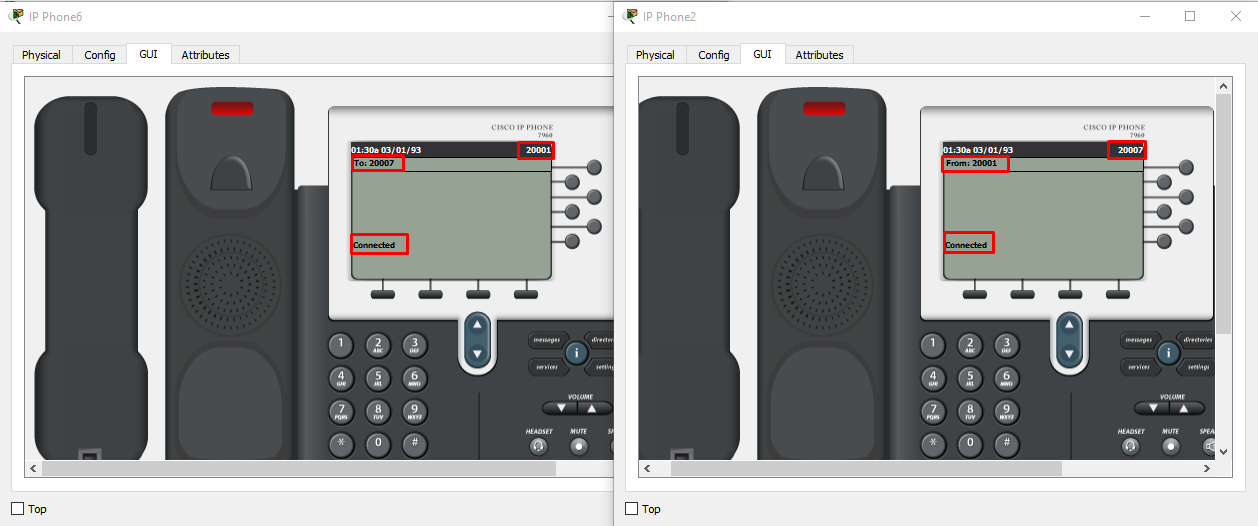

Untuk mengetest lakukan lah panggilan, Untuk melakukan panggilan dari IP Phone, klik pada salah satu IP Phone, kemudian buka mode GUI dan masukan nomor telepon yang dituju dan tekan enter atau klik pada gagang telpon dan telpon dengan nomor yang dituju akan mulai menyala dan berdering.







































Kesimpulan




Dengan menggunakan VoIP ini kita bisa melakukan panggilan kepada telephone yang berbeda vlan dalam satu jaringan.











Sekian semoga bermanfaat







Wassalamualaikum wr wb
